PLL Calculator - PLL開發工具 V1.3更新

本PLL計算軟體由作者開發，能夠再給定規格下計算環路濾波器參數，並且能透過輸出的Phase noise來計算RMS jitter與damping factor等參數。 更新 V1.3 : 增加PLL control line & output frequency time domain response，使用差分方程式計算control voltage

Download PLL_Calculator_V1.3

Github Release Page

1.Overview

本次更新筆者加入了PLL time domain的模擬圖，支援1 2 3階的迴路濾波器， 基本上就是描述PFD的狀態機，loop filter的差分方程式，最後再計算VCO輸出的相位來完成計算。

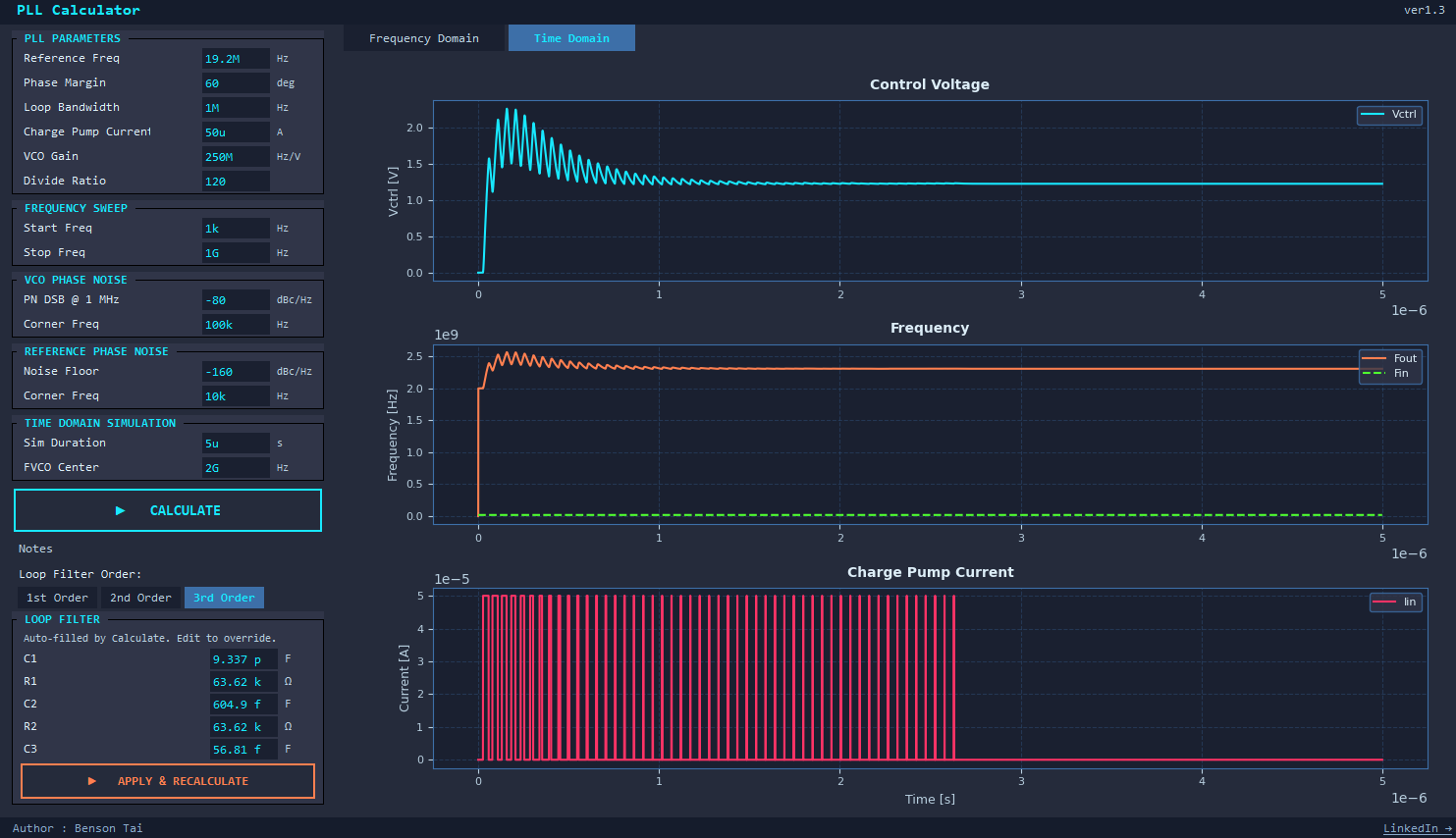

程式會跑出Control voltage, Output frequency, Charge pump current三張time domain的波形， 左邊的Time domain simulation輸入框中可以輸入模擬的時間與VCO的初始頻率。
