PLL開迴路與閉迴路響應模擬

想模擬PLL的頻率響應時，會遇到PFD,CP,LPF,VCO,Divider電路難以建立實際模型的問題， 這篇文章使用替代元件，把Phase domain元件取代成V與I Domain元件，來模擬PLL頻率響應，可以直接透過Hspice或是Spectre完成對PLL的頻率響應模擬。

1.PLL Modeling

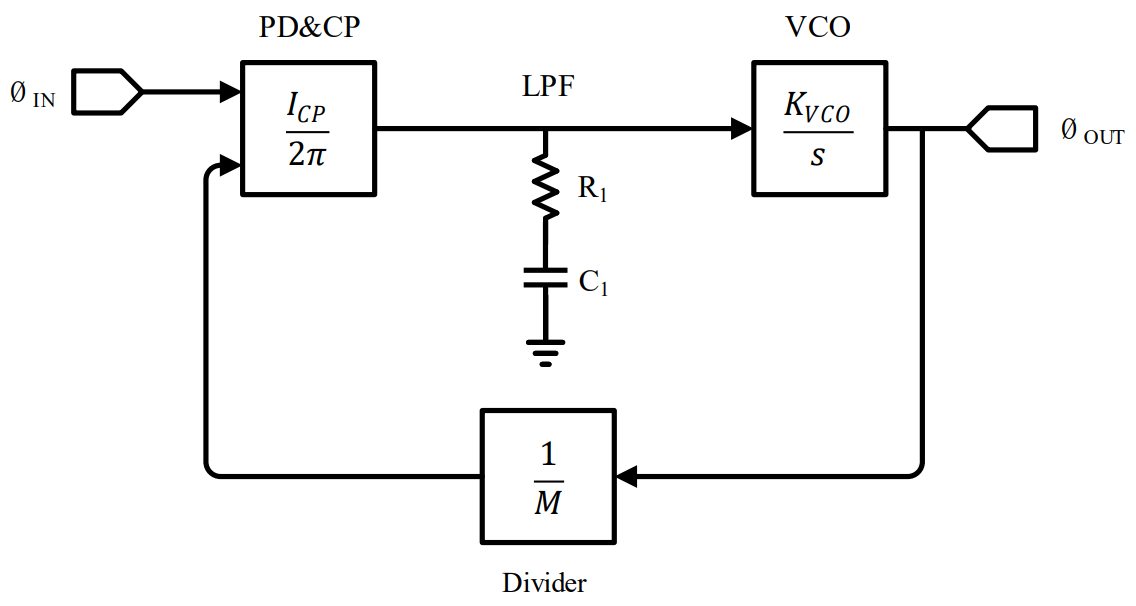

首先對Charge pump PLL進行建模，迴路包含PFD, CP, LPF, VCO, Divider電路，為了方便演示，使用一階的迴路濾波器。

把Divider回授給PFD的連線斷開，就可以列出開迴路轉移函式H(s),open。

\[H(s)_{open} = \underbrace{\frac{I_{cp}}{2\pi}}_{CP+PFD} \cdot \underbrace{\frac{sR_1C_1 + 1}{sC_1}}_{LPF} \cdot \underbrace{\frac{2\pi \cdot K_{VCO}}{s}}_{VCO} \cdot \underbrace{\frac{1}{M}}_{Divider}\]

整理後可得

\[H(s)_{open} = \frac{(sR_1C_1 + 1)I_{cp}K_{VCO}}{s^2C_1M}\]

其中參數為

I_CP : Charge pump output current(A)

K_VCO: VCO gain(Hz/V)

M: Divide ratio

這邊需要注意的是，由於轉移函式是定義在Phase domain，因此VCO 的轉移函式必須以角頻率 ω 對時間積分才能得到相位（弧度），而不能使用以 Hz 表示的頻率。

因此，若 Kvco 以 Hz/V 定義，就必須再乘上 2π，將單位轉換為ω/V。若軟體跑出來的Kvco單位都是以Hz/V表示，則需要進一步的轉換。

2.Modeling on simulation tool

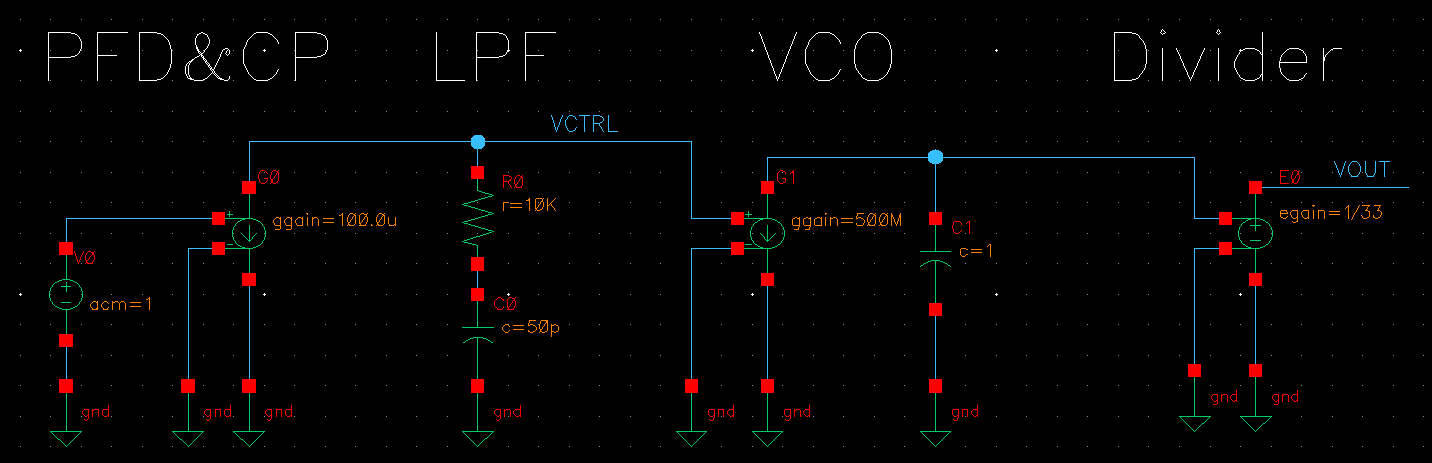

接著將每一個電路使用替代的元件表示出來，這邊會使用到壓控電壓源(VCVS)與壓控電流源(VCCS)，把分析上的相位轉換到電壓與電流Domain，並在Virtuoso上建立電路圖。

為了觀察頻率響應，使用AC電壓源掛在輸入端VIN，接著使用轉導G0(VCCS)代替CP，把電壓轉換成電流提供給迴路濾波器，接著迴路濾波器又將電流轉換成電壓控制VCO。

VCO的轉移函式為Kvco/s，除了增益項Kvco，還需要表示laplace變換後的1/s(積分器)，這部分可以把電流通入一個1F的電容來解決，由於電容在s domain的阻抗為1/sC，若C=1F則轉移函式為1/s，搭配上轉導項G1(VCCS)就可以表示出VCO的轉移函式。

最後除頻器把VCO輸出電壓除上一個比例就可以表示了，這邊使用E0(VCVS)來實現除頻器的除數。

Note PFD&CP 的增益中包含 1/(2π)，而 VCO 由 Hz/V 轉換為 rad/s/V 時需要乘上 2π，兩者因此互相抵消。

3.Open-loop Frequency response

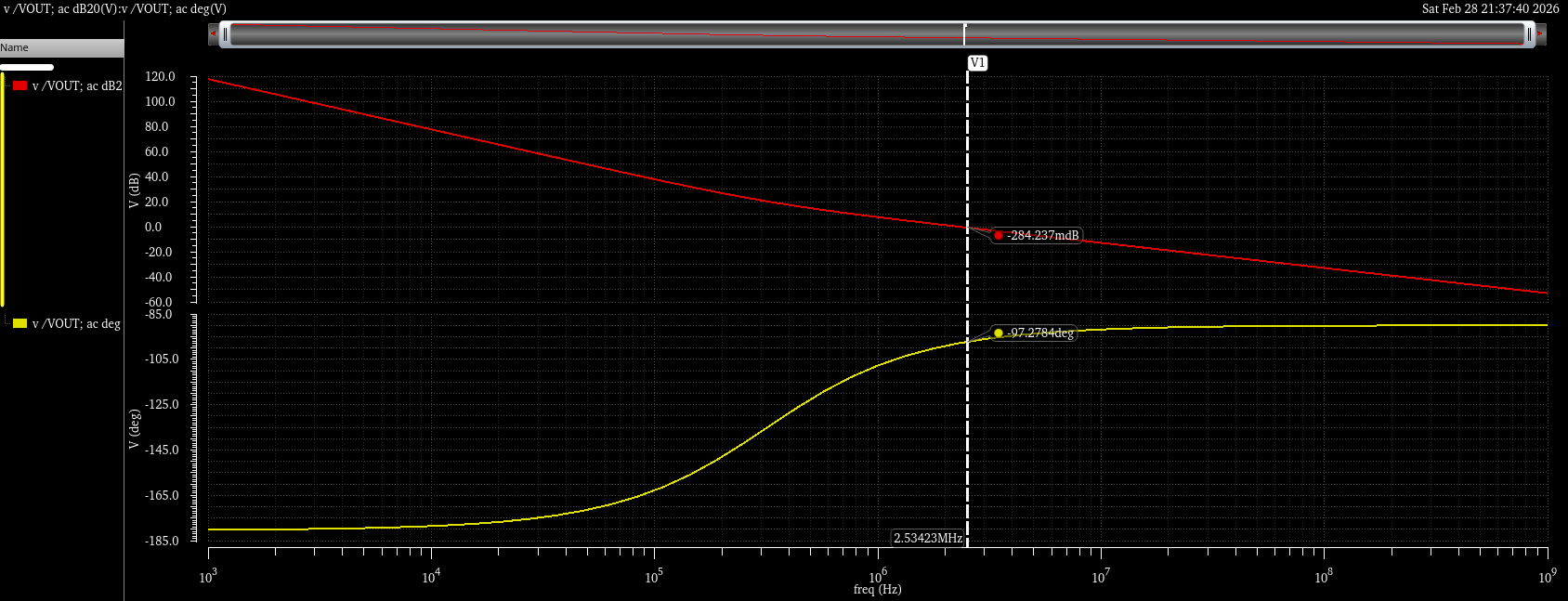

執行AC模擬後觀察輸出的開迴路頻率響應，透過相位裕度(Phase margin)可以幫助判斷迴路的穩定度。

紅線為開迴路增益，黃線為相位，由於使用一階loop filter，故LPF只提供了一個零點與極點，Phase margin為83度。

4.Closed-loop Frequency response

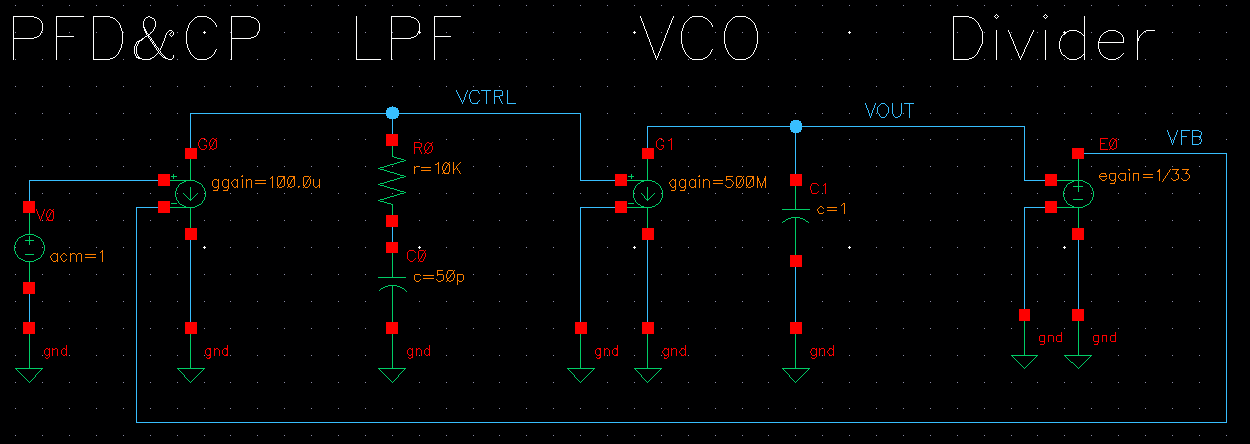

接著把divider的輸出接回PFD，形成閉迴路形式。

列出閉迴路轉移函式

\[H(s)_{closed} = \frac{\emptyset_{OUT}}{\emptyset_{IN}} = M \cdot \frac{s \cdot \frac{I_{CP} \cdot K_{VCO} \cdot R_1}{2\pi} + \frac{I_{CP} \cdot K_{VCO}}{2\pi \cdot C_1}}{s^2 + s \cdot \frac{I_{CP} \cdot K_{VCO} \cdot R_1}{2\pi} + \frac{I_{CP} \cdot K_{VCO}}{2\pi \cdot C_1}}\]

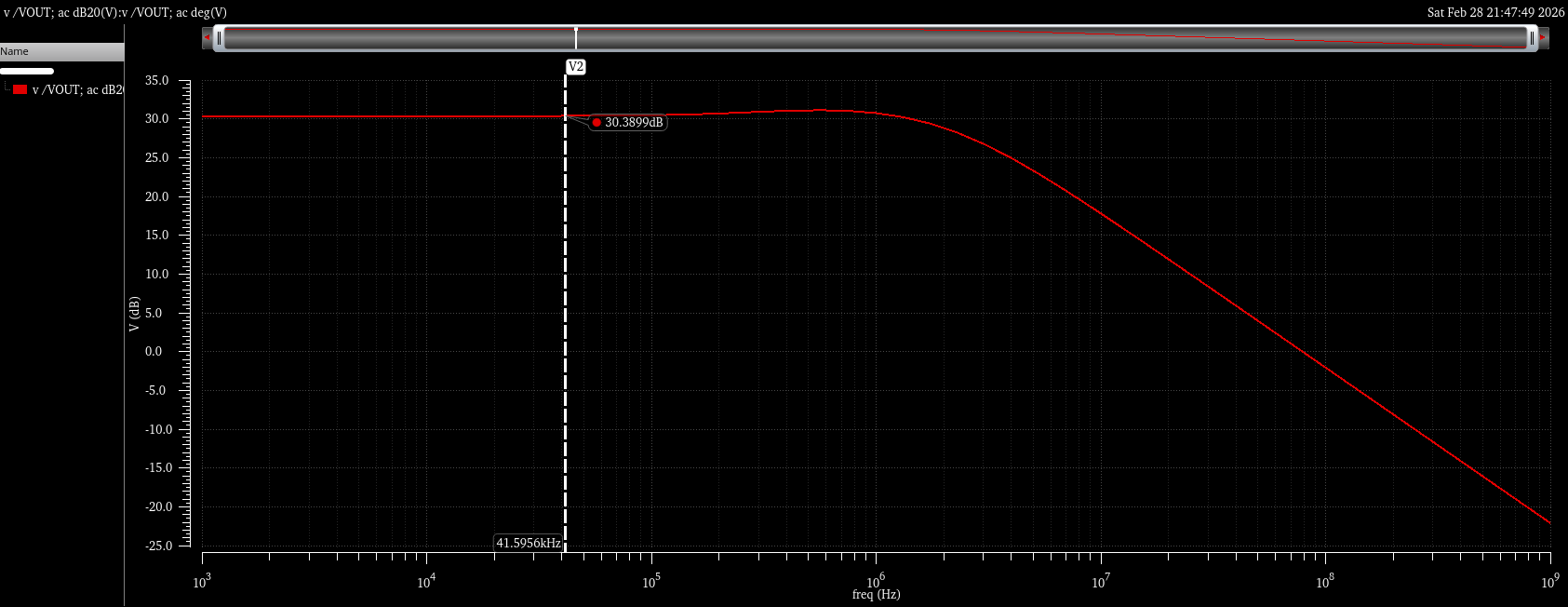

執行AC模擬，獲得輸入與VCO輸出的頻率響應。

閉迴路頻率響應表示了Reference Clock到VCO輸出的轉移函式，由於divider除數設計為33，故閉迴路響應在低頻時具有約30dB增益(20log33)，表示PLL把輸入相位增加了33倍(即頻率增加33倍)，另外閉迴路響應也可以看出PLL的頻寬表現。
